歡迎訪問蘇州浩凱金屬材料有限公司官方網站
辦公室：0512-65788808 大宗批發：13913190686
欧美日韩亚洲一区二区三区_成人午夜网_国产黄色一区_日本精品免费_成人久久久久久久_免费福利在线观看_日韩经典中文字幕_国产精品v_懂色av蜜臀av粉嫩av_香蕉污视频在线观看_亚洲国产不卡_久久91热_亚洲欧美日韩综合一区_这里有精品_骑骑夜电影在线观看免费播放
您關注過的產品
·銷售PM-35透氣鋼 PM-35透氣材料
· 專業銷售新東pm-35透氣鋼
·日本新東PM-35透氣鋼優勢 成分
·PORCERAX Ⅱ透氣鋼帶給我們的好
·PM-35日本新東透氣鋼使用細則
·注塑模具PM35透氣鋼產品介紹
·日本新東透氣鋼PM-35-7產品介
·PORCERAX II透氣鋼產品介紹
專業銷售新東pm-35透氣鋼
鋼材牌號及型號規格：日本新東透氣鋼
日本新東透氣鋼性能用途、密度硬度和化學成分：
如何使用透氣鋼 塑膠模具困氣怎么辦?可采用透氣鋼,別名:日本透氣鋼,新東透氣鋼,透氣鋼材,SINTO透氣鋼,日本SINTO透氣鋼,PM35透氣鋼,PM-35透氣鋼,日本PM-35透氣鋼,粉末燒結透氣鋼,PORCERAX透氣鋼,PORCERAX Ⅱ透氣鋼,透氣模具鋼,多孔模具鋼,模具透氣鋼,進口透氣鋼,日本進口透氣鋼,注塑模具專用透氣鋼,橡膠模具透氣鋼,塑料模具透氣鋼,注塑模具困氣專用透氣鋼 型號:PM-35-7,PM-35-25,PM-35-35 產地
日本新東透氣鋼價格多少錢一公斤/噸： 馬上咨詢客服
日本新東透氣鋼出廠狀態、相關參數和注意事項
如何使用透氣鋼
塑膠模具困氣怎么辦?可采用透氣鋼,別名:日本透氣鋼,新東透氣鋼,透氣鋼材,SINTO透氣鋼,日本SINTO透氣鋼,PM35透氣鋼,PM-35透氣鋼,日本PM-35透氣鋼,粉末燒結透氣鋼,PORCERAX透氣鋼,PORCERAX Ⅱ透氣鋼,透氣模具鋼,多孔模具鋼,模具透氣鋼,進口透氣鋼,日本進口透氣鋼,注塑模具專用透氣鋼,橡膠模具透氣鋼,塑料模具透氣鋼,注塑模具困氣專用透氣鋼
型號:PM-35-7,PM-35-25,PM-35-35
產地:日本
品牌:新東(Sinto)
特點:1.比重小,比強度大。2.能量吸收性好。3.制振效果好。4.比表面積大。有1/4的組織是通孔。
特性:1.降低注射壓力,減少成型和保壓時間。2.降低和消除成型件的內應力,防止產品的變形和曲翹。3.表面皮紋的塑料零件,由于高溫高壓產生的亮光皮紋,能解決要求亞光的表面。4.由于模具分型面的緊密配合,可以解決開模困難等情況。解決通常利用頂針、鑲件等無法提供足夠表面區域以容納可能產生的大量氣體等諸多問題,避免了利用分型面或其他排氣系統而產生的飛邊及其他瑕疵。5.可使由于澆口偏位、壁厚不勻、壁薄產品等較難成型問題得到解決和緩解。6.由于成型材料高溫產生的氣體和模具腔內快速聚壓產生的燒焦、流痕、缺料、吸氣造成的零件變形等缺陷能得到充分解決。7.提高成型生產效率,節約生產成本。
使用說明:PM-35透氣鋼是一種優質透氣性鋼材,內部由微細的小孔相連構成,使空氣或任何氣體能順利滲透及穿過。因此,于注塑模具之適當位置鑲上PM-35透氣鋼,由氣體所形成的注塑問題,可以完全清除,使成型加工更加完美。此外,PM-35透氣鋼具備良好之機械性能,在使用與制作注塑模具上,可采用一般模具鋼同一加工方法,如切削、研磨、放電加工等。為使用戶能充份利用透氣鋼材之優點,請參閱以下使用細則：

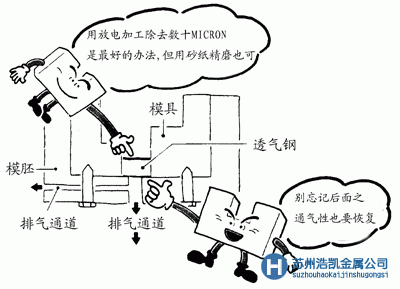

一.在進行研磨加工或任何重型切削后,可能會堵塞微孔。應使用線切割、電脈沖和激光等的軟切削加工（軟切削是指對工件有輕微作用力的，但不至表面組織產生變化的切削模式）,在線切割加工時應稍提高加工速度,太慢有可能在微孔里產生電弧,對鉬絲不利。加工余量大時可以使用硬切削加工,但須留有0.1～0.2mm余量以軟加工來完成。在恢復透氣鋼的表面進行通氣性恢復時,處理之手法有多種:1.佳處理方法是利用放電加工方法,作鏡面加工來清理堵塞透氣孔之鐵屑。2.以手磨的方法,用420 號研磨砂紙打磨,再以1200 號研磨砂紙拋光后完工。3.處理過程不單于透氣鋼內模件之正面進行,鑲件之內側表面亦須以同樣方法處理,才可恢復鑲件之透氣性。4.于相接透氣鋼鑲件之模胚上設排氣孔。例:在30*30mm2的PM-35透氣鋼鑲件背后設一個?10mm左右的通氣孔和保養用進氣接頭。它的作用是：1.把氣體導出模具.2.應定期接入高壓空氣,清除污物,以保持透氣鋼微孔的暢通。
特點:1.比重小,比強度大。2.能量吸收性好。3.制振效果好。4.比表面積大。有1/4的組織是通孔。
特性:1.降低注射壓力,減少成型和保壓時間。2.降低和消除成型件的內應力,防止產品的變形和曲翹。3.表面皮紋的塑料零件,由于高溫高壓產生的亮光皮紋,能解決要求亞光的表面。4.由于模具分型面的緊密配合,可以解決開模困難等情況。解決通常利用頂針、鑲件等無法提供足夠表面區域以容納可能產生的大量氣體等諸多問題,避免了利用分型面或其他排氣系統而產生的飛邊及其他瑕疵。5.可使由于澆口偏位、壁厚不勻、壁薄產品等較難成型問題得到解決和緩解。6.由于成型材料高溫產生的氣體和模具腔內快速聚壓產生的燒焦、流痕、缺料、吸氣造成的零件變形等缺陷能得到充分解決。7.提高成型生產效率,節約生產成本。
使用說明:PM-35透氣鋼是一種優質透氣性鋼材,內部由微細的小孔相連構成,使空氣或任何氣體能順利滲透及穿過。因此,于注塑模具之適當位置鑲上PM-35透氣鋼,由氣體所形成的注塑問題,可以完全清除,使成型加工更加完美。此外,PM-35透氣鋼具備良好之機械性能,在使用與制作注塑模具上,可采用一般模具鋼同一加工方法,如切削、研磨、放電加工等。為使用戶能充份利用透氣鋼材之優點,請參閱以下使用細則：
一.在進行研磨加工或任何重型切削后,可能會堵塞微孔。應使用線切割、電脈沖和激光等的軟切削加工（軟切削是指對工件有輕微作用力的，但不至表面組織產生變化的切削模式）,在線切割加工時應稍提高加工速度,太慢有可能在微孔里產生電弧,對鉬絲不利。加工余量大時可以使用硬切削加工,但須留有0.1～0.2mm余量以軟加工來完成。在恢復透氣鋼的表面進行通氣性恢復時,處理之手法有多種:1.佳處理方法是利用放電加工方法,作鏡面加工來清理堵塞透氣孔之鐵屑。2.以手磨的方法,用420 號研磨砂紙打磨,再以1200 號研磨砂紙拋光后完工。3.處理過程不單于透氣鋼內模件之正面進行,鑲件之內側表面亦須以同樣方法處理,才可恢復鑲件之透氣性。4.于相接透氣鋼鑲件之模胚上設排氣孔。例:在30*30mm2的PM-35透氣鋼鑲件背后設一個?10mm左右的通氣孔和保養用進氣接頭。它的作用是：1.把氣體導出模具.2.應定期接入高壓空氣,清除污物,以保持透氣鋼微孔的暢通。

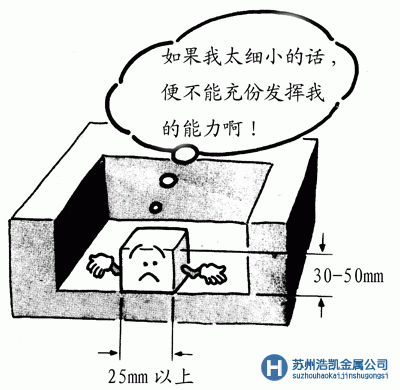

二. PM-35透氣鋼作為鑲件時,請盡量跟模架保持1/10的比例大小,即PM-35透氣鋼之體積是1或以上,模架之體積則為10 。PM-35透氣鋼鑲件的厚度應保持在30mm-50mm 之間。PM-35透氣鋼鑲件的透氣度會受其厚度影響，材料愈厚,透氣性則愈低,但必須注意,如鑲件太薄的話,可能經不起較大之注射壓力。在模具上應合理安排位置、大小和數量。建議在動模上使用。透氣鋼的透氣量的大小和表面積成正比,表面積越大,透氣量越大。高度越高,透氣量越弱,應合理選擇直徑和厚度。
三.在恢復透氣性處理過程后,必須把表面上的油穢清除,材料之內部亦必須保持清潔,要徹底清潔油穢,必須按照：(1干燥,2超音波洗凈,3干燥)的工序進行。要注意在加工時的冷卻液流入材料體內,長時間會封堵微孔,應在加工完成后迅速清洗。

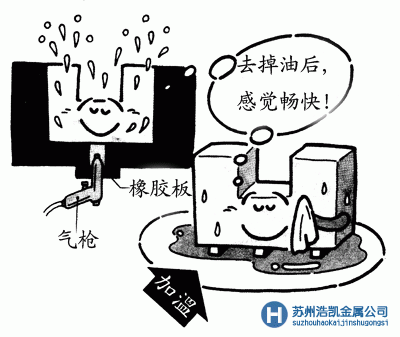

四.其他清除油污方法1.由模具中取出PM-35透氣鋼鑲件加熱至100℃-150℃,讓油氣化流失,再以壓縮空氣沖洗表面。2.如鑲件跟模架相連,可通過模胚的排氣口用壓縮空氣沖洗,把表面上的油穢清除。

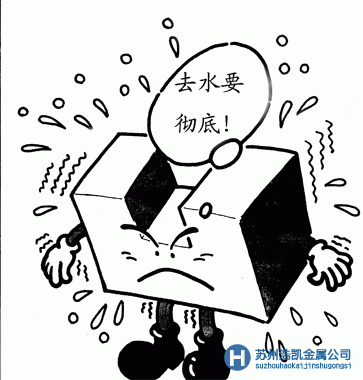

五.切削、研磨、WIRE CUT時所采用的切削油,盡量使用油性一類,如必須使用水溶性切削油時,于加工后必須立刻用以上清除油穢方法,盡快除去鋼材中之水份。
六.于進行EDM線切割時,好使用直徑0.25mm或以上之銅線加工。但如必須使用直徑0.2mm 或以下的EDM銅線時,必須把切割速度比平常加快1.5倍。
七. PM-35透氣鋼不可進行焊接（燒焊）加工。蝕刻時必須作加工前后之清潔處理。當發現鑲有PM-35透氣鋼內模件的模具之透氣性變差時,可嘗試進行油穢處理,使其恢復通氣性。
八.真空熱處理時,會把尺寸收縮或少許變形,請注意預留加工量。
九.切削時要使用M類之超硬合金刀具。不適用于熱固性塑膠／橡膠之注塑模具。不適用于要求鏡面拋光之模具上。不可使用SILICONE 系之脫模劑。經防銹劑保護之透氣鋼,于使用前必須清除由防銹劑形成之油穢。
十.合理使用拋光,理想的是用超聲波機加工。800-1000#砂紙或油石能解決輕微的堵塞微孔的情況,但也要注意磨削物的清理,應隨時檢查透氣性能,好是在裝配完成后一邊進氣一邊拋光。加工后用丙酮清洗,如果用超聲波加丙酮清洗,效果更佳。裝配時不應用硬物直接敲打,這樣會閉塞微孔,應用硬木或紫銅等墊板敲入。裝配后用丙酮或煤油涂在表面作為介質,利用出氣孔進高壓空氣,檢查透氣效果。整個表面應都均勻、有力地冒氣泡為正常。如發現透氣性能下降，可以用強化機、電脈沖、激光等軟加工方式彌補,并用丙酮清洗,待完全干燥后即可恢復。由于材料是網狀微孔組織,不可用作大面積或整體的模具結構,否則會造成塑料制品精度下降和模具壽命降低。
透氣性能失效的解決方法:
PM-35透氣鋼使用一段時間后,透氣質量下降:1.有塑料碎屑或焦油堵塞微孔,應使用合適的塑料稀釋溶劑,一小時后再進高壓空氣檢查透氣質量。2.由于鑲件、塑料添加劑、脫模劑等產生的油污堵塞,可由丙酮等清洗表面,再進高壓空氣檢查效果。3.上述仍然不能解決問題,須用軟加工方式修補,并用丙酮清洗,待完全干燥后即可恢復。不能解決流痕、花斑等:由于流痕等所引起的原因比較復雜,排氣不良、冷料穴的大小、料口的形狀和位置、模具溫度、塑料的性能等。所以首先要確定是何種原因造成的。透氣鋼只解決排氣不良。
出廠狀態:預硬至HV350-400(HRC35-40)
特性:優質預硬,具透氣功能,抗銹防酸能力極佳,易切削,放電加工性能良好。

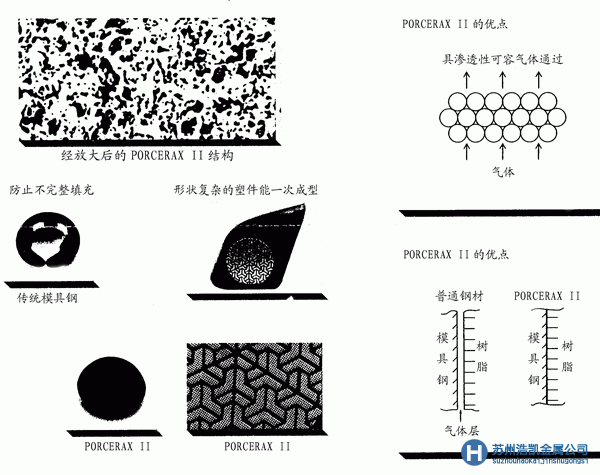

透氣鋼之結構:PM-35透氣鋼是一種能“透氣”的優質鋼材,由粉末燒結技術提煉而成。內部含有一連串直徑為10微米的細孔,占鋼材總體積的20%-30%.這種特殊結構,不但擁有透氣能力,同時能保持注塑模具所需的高強度,高硬度及抗腐蝕性。
PM-35透氣鋼的優點:與傳統的模具鋼材比較,PM-35透氣鋼具有很多優勝的地方,以下是其中幾點:1.解決注塑問題:利用PM-35透氣鋼的透氣性,可以解決注塑時所遇到的困難如困氣、夾水紋、不完整填充、毛刺等。2.減低損耗量:PM-35透氣鋼解決了注塑的問題,不但減低生產時的損耗量,同時亦減低對模具的損害。3.品質控制:由PM-35透氣鋼所制成的產品,品質良好,尺寸穩定,減少事后加工之需要,從而提高生產力。4.節省能源:用于注塑時模腔內的空氣能透過模具內的細孔順利釋放,枕壓得以降低,減少能量消耗。
| 化學成分% (只供參考) |
碳C |
矽Si |
鉻Cr |
鎳Ni |
錳Mn |
鉬Mo |
|
0.012 |
0.07 |
16.50 |
1.20 |
0.17 |
1.90 |
|
|
比較標準及特征 |
特殊燒結粉末鋼 |
|||||
|
出廠狀態 |
HV350-400 |
|||||
|
特性 |
優質預硬,具透氣功能,抗銹防酸能力極佳,易切削,放電加工性能良好 |
|||||
|
用途 |
適用于塑膠及壓鑄模具，解決因困氣所形成之品質及效率問題 |
|||||
物理特性:
| 型號 |
PM-35 |
熱傳遞系數(在室溫下) |
0.07～0.08cal/cm.sec.℃ |
|
平均孔徑 |
3µm-25µm |
屈曲強度kgf/mm2 |
70～75 |
|
氣化量 |
～25% |
拉伸強度kgf /mm2 |
45～50 |
|
密度 |
6.3～6.5g/cm3 |
硬度(HV) |
350-400 |
|
線性膨脹系數(在20～150℃) |
12.0～12.5*106℃ |
加工性能 |
好 |
Copyright 2005-2019 蘇州浩凱金屬材料有限公司 http://m.multiwen.cn/ 版權所有 . 蘇ICP備12009349號
關于我們 | 我們的優勢 | 合作鋼廠 | 售后服務 | 選材問題 | 車間環境 | 工廠設備 | 付款方式 | 聯系我們 | 廠址路線 | 物流運輸 | 機加工 | 熱處理 | 馬上詢價
蘇州浩凱金屬全國統一客服熱線：0512-65788808 客服QQ：475117887 業務郵箱：hkjs88@163.com 大宗批發業務請聯系：13913190686 銷售總監 陳志明
因業務較忙及鋼材價格波動，詢價和詢問鋼材規格的客戶請傳真至：0512-65788809 幾分鐘后，業務經理會與您取得聯系。買模具鋼，認準蘇州浩凱，優質優價，互惠互利，信譽卓越！
蘇州浩凱日本新東透氣鋼物流配送運輸地區：北京，上海，重慶，天津，江蘇南京_徐州_蘇州_無錫_昆山_揚州，太倉_吳江_連云港_泰州_鹽城_鎮江_南通_常熟_常州_張家港，浙江溫州，杭州，寧波寧海_余姚_臺州黃巖_金華_紹興_嘉興，福建福州_廈門，廣西南寧_柳州，安徽合肥_安慶_蚌埠_巢湖_淮安_蕪湖_淮南_黃山_滁州_宣城，山東濟南_青島_日照_濱州_煙臺_威海_濟寧_聊城_臨沂_淄博，湖南長沙，重慶，河北石家莊，河南鄭州_洛陽_開封，湖北武漢，江西南昌，陜西西安，山西太原及云南昆明。歡迎各地模具廠商來電垂詢日本新東透氣鋼價格和日本新東透氣鋼熱處理機加工事宜。目前我司日本新東透氣鋼現貨庫存表統計數量為11噸。
