欧美日韩亚洲一区二区三区_成人午夜网_国产黄色一区_日本精品免费_成人久久久久久久_免费福利在线观看_日韩经典中文字幕_国产精品v_懂色av蜜臀av粉嫩av_香蕉污视频在线观看_亚洲国产不卡_久久91热_亚洲欧美日韩综合一区_这里有精品_骑骑夜电影在线观看免费播放

9SiCr，9SiCr價(jià)格，9SiCr圓鋼，9SiCr鋼板，9SiCr合金工具鋼材廠家直銷

您關(guān)注過(guò)的產(chǎn)品

當(dāng)前位置： 模具鋼主頁(yè) > 模具鋼 > 合金工具鋼 > 9SiCr圓鋼_鋼板 >

蘇州浩凱9SiCr圓鋼_鋼板產(chǎn)品列表:該鋼材型號(hào)圓鋼(棒材)/鋼板(板材)熱處理價(jià)格:10元/kg

共 1頁(yè)10條記錄

蘇州浩凱9SiCr圓鋼_鋼板產(chǎn)品手冊(cè)

蘇州浩凱優(yōu)質(zhì)模具鋼材產(chǎn)品手冊(cè)
Su Zhou Hao Kai Mould Steel Co., Ltd

9SiCr鋼概述
9SiCr鋼是低合金刃具用鋼，但也常常制作冷作模具零件，效果很好。它比鉻鋼（Cr2或9Cr2）有更高的淬透性和淬硬性并且有較高的回火穩(wěn)定性。適合分級(jí)淬火或等溫淬火。該鋼最早引自前蘇聯(lián)的9XC，過(guò)去曾稱作9CrSi鋼。成分和性能與9XC完全一樣。在我國(guó)已有很長(zhǎng)的應(yīng)用歷史。外國(guó)同類鋼號(hào)僅有德國(guó)的90CrSi5瑞典的2092和SR1855，DF-1。其他國(guó)家未見(jiàn)有相似鋼號(hào)。該鋼可作多種形狀復(fù)雜，變形要求小的冷作模具零件。

9SiCr鋼摘要

材料名稱：合金工具鋼

牌號(hào)：9SiCr

標(biāo)準(zhǔn)：GB/T 1299—2000

產(chǎn)地：重慶特鋼、東北特鋼以及寶鋼。

交貨狀態(tài)：熱軋、冷軋。一般退火狀態(tài)交貨。

交貨規(guī)格：熱軋2.5~6.0mm（板），冷軋1.5~2.5mm（帶）

9SiCr鋼參考對(duì)應(yīng)牌號(hào)

德國(guó) DIN 標(biāo)準(zhǔn)材料編號(hào) 1.2067、德國(guó)DIN 標(biāo)準(zhǔn)牌號(hào) 100Cr6、中國(guó) GB 標(biāo)準(zhǔn)牌號(hào)9SiCr、英國(guó) BS 標(biāo)準(zhǔn)牌號(hào) BL3、法國(guó) AFN0R 標(biāo)準(zhǔn)牌號(hào) Y100C6、西班牙 UNE 標(biāo)準(zhǔn)牌號(hào)100Cr6、美國(guó) AISI/SAE 標(biāo)準(zhǔn)牌號(hào) L3、俄羅斯 r0CT 標(biāo)準(zhǔn)牌號(hào) 9XC、瑞典 SS 標(biāo)準(zhǔn)牌號(hào)2092。

9SiCr鋼特性及應(yīng)用

特性

高碳合金工具鋼，韌性較好，具有較好的回火穩(wěn)定性，熱處理時(shí)變形小。該鋼中碳化物分布均勻，不易析出碳化物網(wǎng)，并易于正火消除，通過(guò)正火可以消除網(wǎng)狀以及粗片碳化物組織。但是抗壓強(qiáng)度和耐磨性不足，加工性較差。該鋼的表面殘余含碳量為0.6%—0.7%的脫碳層時(shí)，由于碳化物的減少使得表面層的過(guò)熱敏感性增大。經(jīng)正常加熱淬火以后表面硬度仍可以達(dá)到60—62HRC，但其抗彎強(qiáng)度卻下降40%—50%。表面層晶粒度達(dá)到7級(jí)，心部為10級(jí)。

該鋼鍛造性能良好，由于易脫碳，需要在中性氣氛或者保護(hù)氣氛爐中加熱。施以鍛熱調(diào)質(zhì)處理，可以獲得細(xì)密的回火索氏體組織，簡(jiǎn)化工藝，省時(shí)節(jié)電，既有良好的切削加工性能，又有理想的余熱處理組織。

該鋼受熱軟化溫度為320℃，淬透性比鉻鋼好，油淬淬硬性深度40—50mm。該鋼零保溫淬火韌化工藝，可以消除搓絲=板因常規(guī)淬火加熱氧化脫碳造成的早期失效，不均勻奧氏體修或可以細(xì)化馬氏體，搓火后得到隱晶馬氏體或者細(xì)針狀馬氏體，這種組織強(qiáng)韌性好。

9SiCr量具刃具用鋼，是常用的低合金工具鋼，具有較高的淬透性和淬硬性，以及較高的回火穩(wěn)定性。

9SiCr鋼更多運(yùn)用舉例：

1 該鋼用作沖制料厚≥3mm的沖裁模具中形狀復(fù)雜的凸模凹模鑲塊,做凸模時(shí)建議硬度58—62HRC，做凹模是建議60—64HRC。

2批量軟料中厚板沖裁模常用9SiCr等鋼。

3 用于滾絲模好，經(jīng)超細(xì)化預(yù)處理后，服役期壽命提高一倍，

4 該鋼制M50×2搓絲板采用鍛熱調(diào)質(zhì)預(yù)處理索氏體組織與淬火馬氏體比較接近，加之“薄殼淬火”，壽命提高2—3倍。

5 載荷輕或者小批量生產(chǎn)用冷鐓模

6 該鋼用于較精密復(fù)雜的模具。

7 該鋼用于下料模，沖頭，壓花模。

8 用于高強(qiáng)度的冷作模具鋼。

9 用于鋁件冷擠壓模，做凸模時(shí)建議硬度為60—62HRC。

10 齒輪沖模，剪刀以及冷軋錕。

11 是各種沖剪工具精壓膜，冷鐓模的基本材料。

12 適用用耐磨性高切削不劇烈且變形小刀具，如板牙絲錐鉆頭鉸刀齒輪銑刀拉刀等。

13 經(jīng)深冷處理的凸模, 其使用壽命從常規(guī)熱處理的0.5萬(wàn)件提高到1.5萬(wàn)件。

14 該鋼可用于頂出桿等。

15 主要用于制造尺寸較大、形狀較復(fù)雜和精度較高的塑料模。

16 9SiCr鋼20mm×60mm×1050mm剪刀片, 經(jīng)等溫淬火+回火后, 硬度57 ~60HRC, 通過(guò)冷校直以及夾具夾緊回火, 可使彎曲變形量控制在≤0.35mm

9SiCr鋼應(yīng)用

9SiCr合金工具鋼可用于制造形狀復(fù)雜、變形小、耐磨性高、低速切削的工具，如鉆頭、螺紋工具、鉸刀、板牙、絲錐、搓絲板和滾絲輪等。（塑料模具鋼時(shí)，可用于頂出桿，制造尺寸家大，形狀復(fù)雜和精度要求高的塑料膜。

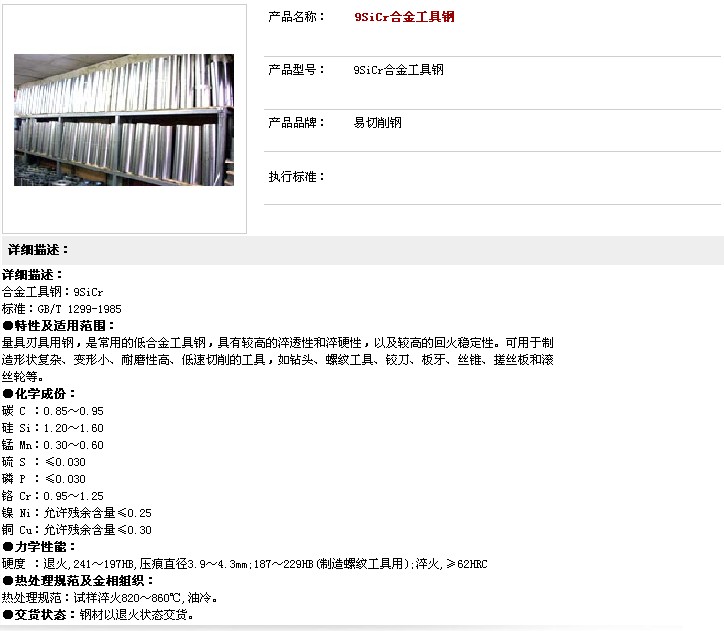

9SiCr鋼化學(xué)成份：

碳 C ：0.85～0.95

硅 Si：1.20～1.60

錳 Mn：0.30～0.60

硫 S ：≤0.030

磷 P ：≤0.030

鉻 Cr：0.95～1.25

鎳 Ni：允許殘余含量≤0.25

銅 Cu：允許殘余含量≤0.30

9SiCr鋼力學(xué)性能

硬度：退火,241～197HB,壓痕直徑3.9～4.3mm;187～229HB(制造螺紋工具用);淬火,≥62HRC

9SiCr鋼熱處理工藝

●熱處理規(guī)范及金相組織：

熱處理規(guī)范：試樣淬火820～860℃,油冷。

●交貨狀態(tài)：鋼材以退火狀態(tài)交貨。

●臨界點(diǎn)溫度 (近似值)

Ac1 =770°C 、 Ar1 =730℃、 Accm =870°C。

●熱加工規(guī)范

需在中性氣氛或保護(hù)氣氛爐中加熱, 預(yù)熱溫度第一次 700 ~80O°C, 保溫時(shí)間 1. 0 ~1.5h, 第二次850~900°C, 保溫時(shí)間2min/mm, 保溫后以≤100℃的加熱速度升溫至1100~1150℃, 保溫時(shí)間 1.0~1.5min/mn。在加熱過(guò)程中應(yīng)勤翻動(dòng)坯料, 均勻受熱,充分透燒。開(kāi)鍛溫度 1050~1100°C, 反復(fù)進(jìn)行雙十字變向鐓撥鍛造, 鍛后合金碳化物等級(jí)≤2級(jí)。

● 鍛熱調(diào)質(zhì)處理規(guī)范

900℃高溫余熱油淬, 接著進(jìn)行 700~720°C高溫回火,硬度達(dá) 200~220HBW, 可代替鍛后球化等溫退火。

●正火規(guī)范

正火溫度 900 ~920°C. 保溫時(shí)間: 鹽浴爐 25 ~30s/mm, 空冷爐 70 ~90s/mm, 空冷, 硬度 321~415HBW。

●成批等溫球化退火規(guī)范

790 ~810°C ×2 ~3h, 爐冷, 700 ~720°C ×3 ~4h, 硬度≤229HBW, 珠光體組織2~5 級(jí), 網(wǎng)狀碳化物等級(jí)≤2 級(jí)。

●球化退火規(guī)范

790 ~810℃×2 ~4h, 爐泠, 700 ~720℃×3 ~4h, 以.≤30°C/h的冷卻速度, 緩慢爐冷到500~600℃, 出爐空冷, 硬度 179 ~241HBW。

●冷壓毛坯普通軟化規(guī)范

軟化溫度(820±10)℃, 保溫 3 -4h, 再以15℃/h的冷卻速度冷至≤650℃, 出爐空冷。

●冷壓毛坯等溫球化軟化規(guī)范

(820±10)°C ×3 ~4h, (720±10)℃×6-8h, 再緩冷至≤600℃, 出爐空泠。

處理前硬度≤241HBW, 處理后硬度≤217HBW。

●調(diào)質(zhì)處理規(guī)范

淬火溫度 880~890°c, 油冷, 回火溫度 680~700°C, 硬度 197 ~229HBW。

●油韌處理規(guī)范

將鋼補(bǔ)充加熱到 330°C 以后, 再以≤30℃/h的冷卻速度降溫到 630℃, 出爐油泠.

硬度 93 ~94HRB, 不破斷扭轉(zhuǎn)角 345°, 以提高鋼的韌性。

●普通淬火、回火規(guī)范

1) 淬火溫度830 ~860°C , 油冷, 硬度 62 ~64HRC, 回火溫度 150 ~200°C, 硬度61~63HRC。 '

2) 淬火溫度隨850 ~870℃ , 油冷, 硬度62 -65HRC, 回火溫度140 ~160, 硬度 62 ~65HRC。

3) 淬火溫度850 ~870°C , 油冷, 硬度62 -65HRC, 回火溫度160 ~ 180°C, 硬度61-63HRC。

4) 預(yù)熱溫度 450 ~500°C , 淬火溫度 870 ~880°C , 油冷, 回火溫度 180 ~200°C , 保溫2h, 硬度 59 ~62HRC。

●等溫淬火規(guī)范

淬火溫度 850 ~ 860°C, 等溫溫度 240 ~260°C, 硝鹽冷卻介質(zhì) (質(zhì)量分?jǐn)?shù)):NaN0250% +KN0250%, 冷至室溫, 清洗后進(jìn)行校直, 迸行 300 ~320°C ×1.5 ~2h 回火(夾具夾緊回火)。

●零保溫淬火、回火規(guī)范

預(yù)熱溫度 450 ~500°C , 奧氏體化溫度 870 ~ 880℃ , 不保溫, 冷卻介質(zhì)溫度180 ~190°C . 在硝鹽浴中冷卻數(shù)分鐘, 回火溫度 240 ~260℃, 回火時(shí)間 2h。

● 深冷處理規(guī)范

淬火溫度 870°C, 200°C ×1h 回火, 再迸行深冷處理: -196°C ×10h。

9SiCr鋼物理性能

9SiCr鋼的臨界溫度示于表2-11-2，密度為7.80t/m3；矯頑力Hc為 795.8A/m；飽和磁感Bs為1.78~1.82T。

表2-11-2 9SiCr鋼的臨界溫度

臨界點(diǎn) Ac1 Acm Ar1

溫度（近似值）/℃ 770 870 730

大量供應(yīng)：
